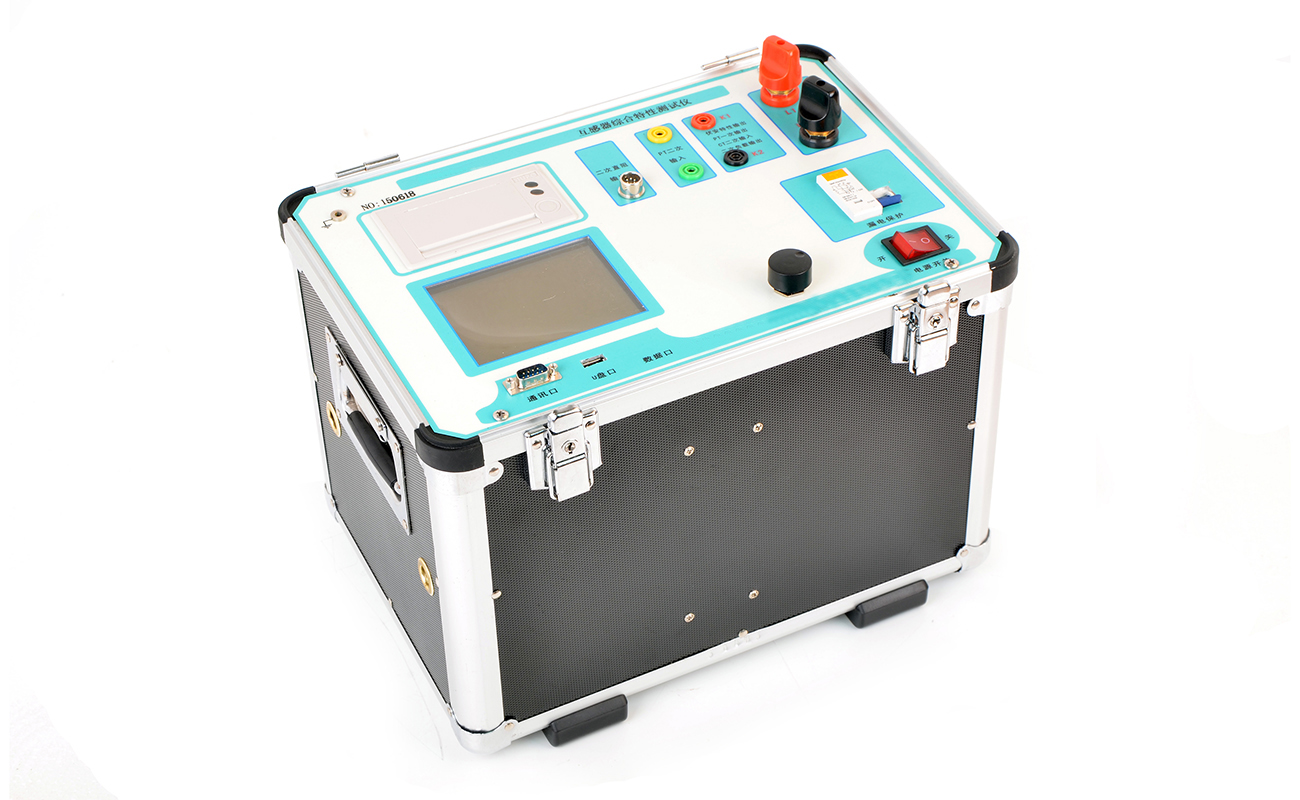

CT-PT互感器伏安特性測試儀

技術指標

3.1 伏安特性技術指標:

3.2 電流互感器測量范圍:

變比:5A/5A~25000A/5A(5A/1A~5000A/1A)。

匝比誤差:1%。

3.3電壓互感器測量范圍:

2.2kV~132kV，測量誤差:比差0.5級。

3.4 實際二次負荷測試

PT負荷10VA~500VA，測量誤差:2級

CT負荷0.1Ω~25Ω， 測量誤差:2級

3.5 工作條件:

電源電壓: AC 220V ±10%

電源頻率:50Hz ±2%

環境溫度:(0~40)℃

環境濕度:25℃時<85%

功能特點:

1、接線端子少，接線方式簡單，方便用戶使用。

2、單機伏安特性測試輸出電壓0-1000V、電流0-15A;單機變比測試最大輸出電流0-600A。

3、全自動升壓、升流、描繪伏安特性曲線、CT-PT互感器伏安特性測試儀計算變比結果，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，提高工作效率。

4、不需要外接標準互感器和電壓/電流源即可仿真測試互感器的角差和比差。

5、可測試CT/PT伏安特性、變比、極性、角差、比差、5% 、10%的誤差曲線、二次側回路、二次交流耐壓和退磁等實驗。

6、大屏幕中文液晶顯示，直觀方便。

7、自帶微型快速打印機，可現場打印曲線圖及測試數據。

8、采用進口光電旋轉編碼器，操作簡單方便。

9、大容量存儲器，可保存1000組測試數據，掉電不丟失。

10、USB通信接口，可連接筆記本電腦進行試驗。

11、體積小，重量輕，方便流動試驗。

技術指標：

    1、輸入電壓：交流220V或380V，50HZ，自動識別輸入電壓。
    2、工作環境溫度：0～40℃
    3、輸出電壓：
        輸入交流220V時，輸出0～550V；
        輸入交流380V時，輸出0～1000V。
        電流：zui大瞬時電流測變比時為240A
      伏安特性測試時為15A。
    4、數字電壓表測量范圍：0～999.9V；分辨率：0.1V。
                          作電流顯示時：0～999.9mA；分辨率：0.1mA。
    5、數字電流表測量范圍：0～15A（240A），分辨率：0.01A。
    6、誤差：I≤3%，U≤3%。
    7、測CT變比時，可自動計算變比值，并打印數據和計算結果。
    8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
    9、外型尺寸：長×寬×高＝470×340×260mm3
   10、重量：21kg。
