抗干擾介質損耗測試儀：

是一種測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗，（tgδ）和電容容量（Cx）它淘汰了 QS 高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓、抗干擾能力強、測試時間（在國內同類產品中速度快）等特點。體積小、重量輕是我廠的第二代抗干擾介質損耗測試儀。

二、技術指標

　　1、環境溫度：0 ～40℃（液晶屏應避免長時日照）
　　2、相對濕度：30%～70%
　　3、供電電源：電壓：220V±10%、頻率：50±1Hz
　　4、外形尺寸：長×寬×高 500mm×300mm×400mm
　　5、重量：約18Kg
　　6、輸出功率：0.6KVA
　　7、顯示分辯率：3位、4位（內部全是6位）
　　8、測量范圍及輸出電壓選擇：
　　介質損耗（tgδ）：±0.00～±999%
　　試品電容容量（Cx）和加載電壓：
　　2.5KV檔:≤300nF(300000pF) 3KV檔:≤200nF(200000pF)
　　5KV檔:≤76nF(76000pF) 7.5KV檔:≤34nF(34000pF)
　　10KV檔:≤20nF(20000pF)
　　9、基本測量誤差：
　　介質損耗（tgδ）：1%±7個字(加載電流20uA～500mA)
　　介質損耗（tgδ）：2%±9個字(加載電流5uA～20uA)
　　電容容量(Cx)：1.5%±1.5pF

三、結構

　　儀器為升壓與測量一體化結構，輸出電壓2.5KV—10KV五檔可調，以適應各種需要，在測量時無需任何外部設備，接線與QS 電橋相似，但比其方便。

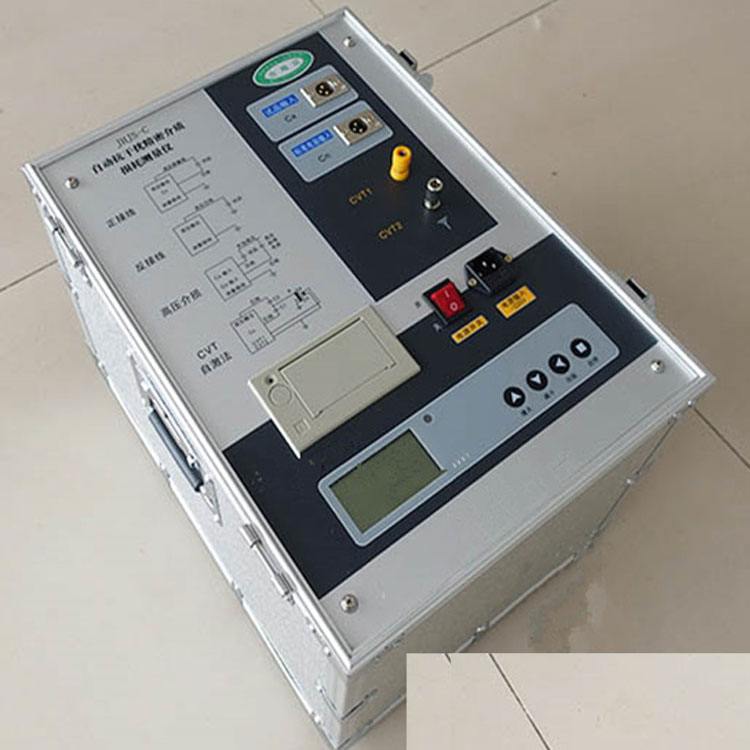

　　1、顯示窗——液晶顯示屏。 2、起動燈——指示高壓輸出。
　　3、警示燈——操作時提示。
　　4、操作鍵盤——選擇快測、起動、停止、打印等操作。
　　5、打印機——打印測試結果。
　　6、電壓選擇開關——測量時選擇相應試驗電壓。
　　7、電源插座——保險絲用5A。 8、電源開關——電源通斷。
　　9、接地端子——使用前，必須將該 端子可靠接地。
　　★10、測量電源輸入端 I x——有兩個出線頭，紅色測試鉗為中心頭（有Cx標記）應與被試品一端相接，黑色小鍔魚夾為屏蔽頭（有E標記）是儀器內部高壓輸出一個參考端，在正接法測量時應接地，在反接法測量時應浮空，外接法參見“外接高壓法”。
　　★11、標準電流輸入端 I N——僅當外接標準電容器進行測量時才用，該 端應與外接標準電容器一端相連。I N 必須小于100mA！
　　12、測量高壓輸出端UH——黃色測試鉗為出線頭（有UH 標記），與被試品一端相連
