電路元件伏安特性的測試

4.測定穩壓二極管的伏安特性

（1）將圖3-3中的二極管換成穩壓二極管(2CW51)，重復實驗內容3的測量數據記入表3-5中。

（2）反向特性實驗：將圖3-3中的200Ω電阻換成1K,2CW51反接，測2CW51的反向特性，穩壓電源的輸出電壓從0-20V,

五、實驗注意事項

1.測二極管正向特性時，穩壓電源輸出應由小至大逐漸增加，應時刻注意電流表讀數不得超過25mA，穩壓源輸出端切勿碰線短路。

2.進行上述實驗時，應先估算電壓和電流值，合理選擇儀表的量程，并注意儀表的極性。

3.如果要測2AP9的伏安特性，則正向特性的電壓值應取

0,0.1,0.13,0.15,0.17,0.19,0.21,0.24,0.30(V),反向特性的電壓應取0，2，4，6，8，10（V）.

六、預習思考題

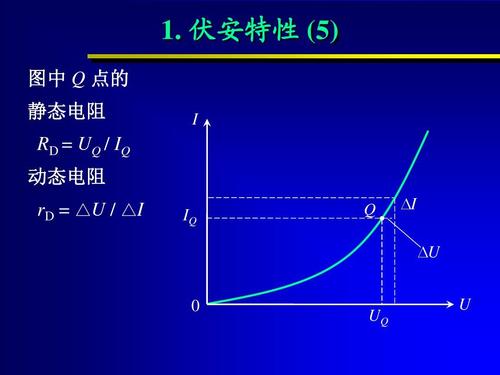

1.線性電阻與非線性電阻的概念是什么？電阻器與二極管的伏安特性有何區別？

2.若元件伏安特性的函數表達式為I＝f(U)，在描繪特性曲線時，其坐標變量應如何放置？

3.穩壓二極管與普通二極管有何區別，其用途如何？

七、實驗報告

1.根據實驗結果和表中數據，分別在坐標紙上繪制出各自的伏安特性曲線（其中二極管和穩壓管的正、反向特性均要求畫在同一張圖中，正、反向電壓可取為不同的比例尺）。

2.對本次實驗結果進行適當?shù)慕忉?，總結、歸納被測各元件的特性。

3.必要的誤差分析。

4.總結本次實驗的收獲。
