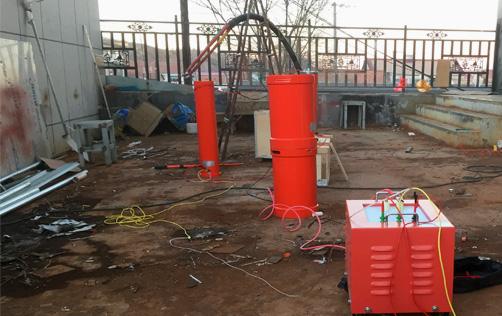

交直流大電流發生器圖片

★ A．重量輕，帶載能力強！
★ B. 輸出電流：三相絕對平衡，波形為標準正弦波
★ C. 三相同調、每相分別調節均可
注：三相大電流發生器（可根據用戶要求增加電流）。
功能特點：
交直流大電流發生器圖片
（1）進口鐵芯體重小
（2）0.5級數字式真有效值表頭
（3）無需外附標準CT及電流表
（4）可粗調細調零位指示電源220/380/66V
大電流發生器是采用節能型高導磁升流器，儀器為真有效值0.5級數字表指示。并配數字式電秒表，可滿足時間測量。具有輸出功率大、抗過載能力強、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。
輸入電源：AC 220V 50Hz。
額定輸出：0-1500A、2000A、3000A、4000A、5000A、8000A、10000A。
輸出端開口電壓≥6V。
外形尺寸：540X300X250（mm）

技術參數

1） 輸入 交流50Hz , 220V。
2） 可平衡的輸出0—用戶所需要 交直流大電流；可平滑平穩連續可調，精度高于0.5級；輸出電流是標準正弦波
3） 輸出電流方式：真有效值連續可調
4） 輸出波形：標準正弦波
5） 輸出開口電壓：≥6V
6） 電流穩定度： 0.2%。
7） 電流波形失真 THD 1% 設計標準遠遠高于國標<<GB14048.2-14>>.
8） 保護設置 過流、過壓
9） 絕緣耐壓 1800/AC 1MIN，絕緣等級：B級
10）可測被測元件的電流動作時間。并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。測時范圍：0.001S---9999.999 S,精度;0. 001S(選配項).
11）設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定，讀數直觀快捷。而高精度的傳感器的應用，則有效的保證了測試數據的準確性。整機測試單元包括：高精度毫秒計、真有效值電流表、電流傳感器（進口件）、調壓器、大功率升流器（進口材料）、微電腦控制器，打印功能（備選功能）等部分。
12） 工作環境 -10℃-----60℃
13） 重量：12-15 KG

使用方法

在做大電流試驗時，按本產品的電路圖正確接好工作線路。根據輸出電流的大小，選擇好大、小量程開關的位置。先將調壓器回到零，再按下起動測試按鈕（綠色），此時，手持調壓器手柄順時針?lè)较蚵D(zhuǎn)調壓器的手輪并注視電流表，直到所需的電流值為止，試驗到所定的值后立即將調壓器手輪反時針?lè)较蚧亓?，按下停止按鈕，切斷電源。
該升流器是我公司生產的干式大電流發生器，配裝自耦調壓器輸出電壓（即發生器的輸入電壓），取得所需的不同大電流。
