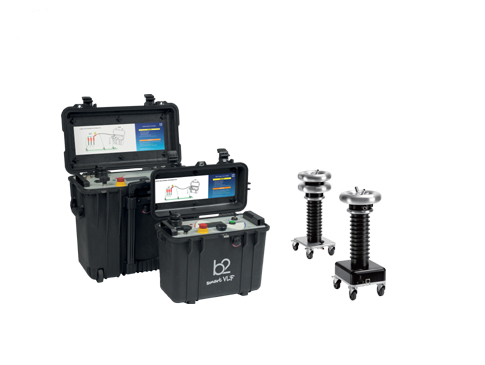

DF6000電纜超低頻耐壓介損測試儀
達瑞電氣為您推薦：

一、產品概述：

電力電纜是供電部門重要的資產之一,隨著對供電可靠性要求的不斷提高，對電力設備基于事故的維護已經遠不能滿足要求，基于狀態的維護即“狀態檢修”日益受到重視。

電纜的老化、水份的滲入、水樹枝、局部放電、接頭不良，都會使電纜出現故障，造成大范圍停電，帶來嚴重的經濟損失和社會影響。如何對電纜的狀態進行有效檢測，發現隱患一直是重要課題。

電纜在理想狀態下是個良好的絕緣體，對外護套接地體等效為一個介質損耗非常低的純電容。上述這些缺陷都會導則電纜的介質損耗增加，所以進行介損的準確測量可以偵測出這些問題。但由于電纜的電容量很大，交流加壓需要很大的試驗容量（數百kVA），常規的介損測試儀容量無法滿足要求。采用外置施加工頻電壓，則設備體積重量龐大，成本高昂，現場使用不便。所以長期以來缺乏適合現場使用的電纜介損測試技術。

超低頻介損測試是目前國際上應用較多的能夠有效檢測電纜介損，且測試本身不會對電纜造成傷害的先進技術。其施加0.1Hz超低頻正弦波對電纜進行介損測試，使得試驗電流減小，設備輕便便攜。目前，推薦采用超低頻對電纜進行介損測試有IEEE 400 & IEEE 400.2(北美及國際)，IEC 60060-3(國際)，CENELEC HD 620 & 621(歐洲及國際)，VDE 0276 Part 620(德國)等標準。

采用0.1Hz超低頻進行介損測量的主要技術難點在于：一般電纜的介質損耗角非常小，約為0.01°或更小。而0.1Hz的波形非常平緩，難以準確判斷其波形過零點位置，所以準確測量其相位非常困難。同時測試現場又存在有強烈的工頻干擾和高頻干擾信號，要在如此強干擾背景下準確測量如此微小的值，技術難度很大。

DF6000電纜超低頻耐壓介損測試儀,測試儀（DF6000)專為配電（6kV，10kV，20kV，35kV）電纜準確介損和局放測試而設計，其輸出0.1Hz超低頻正弦波，使得輸出電流降低，設備體積小重量輕，現場使用方便，測量準確。系統主要功能：配電電纜的耐壓、介損。

二、技術特點：

*多功能：超低頻耐壓、介損。

*重量輕：體積小，重量輕，現場方便便攜。

*精度高：介損測試精度優于1×10-4。

*簡單智能：自動分析判斷結果。

*無觸電風險：測試數據無線傳輸至筆記本電腦，無需接觸高壓設備。

*控制方式先進：中央控制單元（筆記本電腦）與各部件之間通過無線通訊方式連接，使用簡單方便。

*安全可靠：控制系統采用小于等于36V直流電源。

*系統內部采用Linux工業操作系統。

*系統內部集成絕緣電阻測量裝置：可測量電纜電容和電阻，在筆記本上操作和顯示。

*滿足智能電網規程：滿足國家電網《Q/GDW1168—2013輸變電設備狀態檢修試驗規程》

*具有高達十萬分之一(0.001%)的高壓側測量分辨率。

*測量現場自動生成介損-電壓曲線。

*全自動：軟件控制硬件，無線局域網組網。

*智能屏蔽環：徹底解決了運行多年終端頭外絕緣污穢的影響。

*完全滿足國標GB50150-2016交聯電纜耐壓試驗規程。

*自帶電源：自帶鋰電池電源，現場可連續使用兩個小時以上。
