真空度測試儀空斷路器判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2～10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。該真空度測試儀采用勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。
該真空開關真空度測試儀的突出特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、鐵路、煤炭、紡織等使用真空開關的部門。
真空度測試儀將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或將新型電磁線圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流-真空度曲線而獲得該管型的真空度。
在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
四級承試設備-異頻介質損耗測試儀產品特性
（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。
（2）液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。
（3）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。
（4）自動識別50Hz 60Hz系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。
（5）內置串聯和并聯兩種介損測量模型，方便儀器檢定。
（6）可存儲255組測量數據。
（7）CVT自激法測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。
（8）中文圖文菜單，大屏幕背光LCD顯示更清晰，電流電壓實時監視。
（9）優化的電路設計，使正/反接線的準確度和穩定性一致。
（10）自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。
四級承試設備-異頻介質損耗測試儀內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.3.2.2外接方式
“外接升壓器”方式試驗電壓10KV
“外接Cn”方式（外接高壓、外接標準電容器）試驗電壓由標準電容器和被試品決定（Umax=Imax/ωC）
標準回路最大電流50mA(In=UωCn)
被試回路最大電流2A（Ix=UωCx）
CVT變比測量：
變比測量精度：±讀數×1% 變比測量范圍：10～99999
相位測量精度：±0.1° 相位測量范圍：0～359.9°
測量時間： 約40s，與測量方式有關
輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口： 標準RS232接口
打印機： 煒煌A7熱敏微型打印機
環境溫度： -10℃～50℃
相對濕度： <90%
外形尺寸：460×360×350mm
儀器重量：28kg
打開電源開關, 屏幕出現開機界面
約幾秒后出現如下所示主菜單（圖）。
主菜單的具體操作說明如下：
l 線路編號：按“功能”鍵將光標指向“線路編號”，按“確定”鍵進入。
l PT變比：按“功能”鍵將光標指向“PT 變比”。
l 測試相序：按“功能”鍵將光標指向“測試相序”，按“確定”進入；按“功能”鍵選擇要調整的位置，此位置下會有一個小光標；按 “增大”、“減小” 鍵進行選擇，所有位調整完成后，按“確定”鍵。其中A,B,C表示單相測量,X表示三相同測.
l 補償角度：調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節.如果選擇三相同測,角度自動補償.
l 日期：調整方法同上，用“功能”鍵選擇要調整的項目年、月、日、時、分、秒，用“增大”、“減小”鍵進行調整，全部調整完后，按“鍵。l 模式 ： 按“確定”將會在有線,感應,無線三種模式之間切換.
l 查看：按鍵盤“功能”鍵將光標指向“查看”，按“確定”進入（如圖六所示）；按 “增大、減小、功能” 鍵選擇要查看的數據，按“確定”鍵顯示該組數據；
l 測量：按“功能”鍵使光標指向“測試”，按“確定”進入測量，出現圖七所示測量畫面。確定”
顯示： 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按“增大”,“減小”可以循環顯示三相的信息
打?。嚎蓪y量的數據打印出來，但不存儲
存儲：存儲當前數據，選擇好數據的存儲位置，按“確定”鍵保存。
退出：退出測量，回到系統主菜單。
7．數據上傳：將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作。
| 性能 | <75° | 75°～ 79° | 79°～ 83° | 83°～ 89° |
| Φ | 差 | 中 | 良 | 優 |
| A相 | B相 | C相 |
| -2°～ -4° | （認為0） | +2°～ +4° |
 |

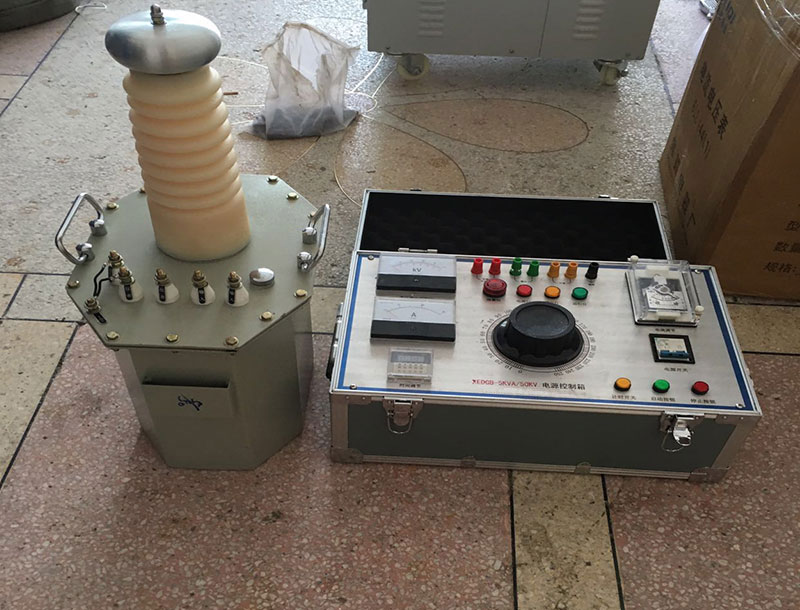

工頻耐壓試驗裝置6KVA/10KVA/50KV購買價格：0.00 點擊次數：28 發布時間：2019-10-12 16:15:03 |
|---|
工頻耐壓試驗儀器：
1、系列高壓試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
產品特點：
●電壓、電流、時間、狀態信息及提示信息等數據讀數清晰、直觀；
●全中文界面，操作簡單明了，可適應多種應用場合；
●輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
●按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；
工頻耐壓試驗儀器
|
規格 |
容量 (kvA) |
高壓輸出 |
低壓輸出 |
儀表 |
變比 |
溫升℃ |
||
|
電壓 |
電流(mA) |
電壓 |
電流(A) |
電壓 |
高/儀 |
30分鐘 |
||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
100 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
100 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
100 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
100 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
380 |
53 |
100 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
380 |
79 |
100 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
380 |
120 |
100 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
380 |
13 |
100 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
100 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
380 |
53 |
100 |
1000 |
10 |
|
30/100 |
30 |
100 |
300 |
380 |
79 |
100 |
1000 |
10 |
|
50/100 |
50 |
100 |
500 |
380 |
132 |
100 |
1000 |
10 |
|
100/100 |
100 |
100 |
1000 |
380 |
263 |
100 |
1000 |
10 |
|
20/150 |
20 |
150 |
130 |
380 |
53 |
150 |
1000 |
10 |
|
30/150 |
30 |
150 |
200 |
380 |
79 |
150 |
1000 |
10 |
|
50/150 |
50 |
150 |
330 |
380 |
132 |
150 |
1000 |
10 |
|
100/150 |
100 |
150 |
665 |
380 |
263 |
150 |
1000 |
10 |
注意事項：
1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。

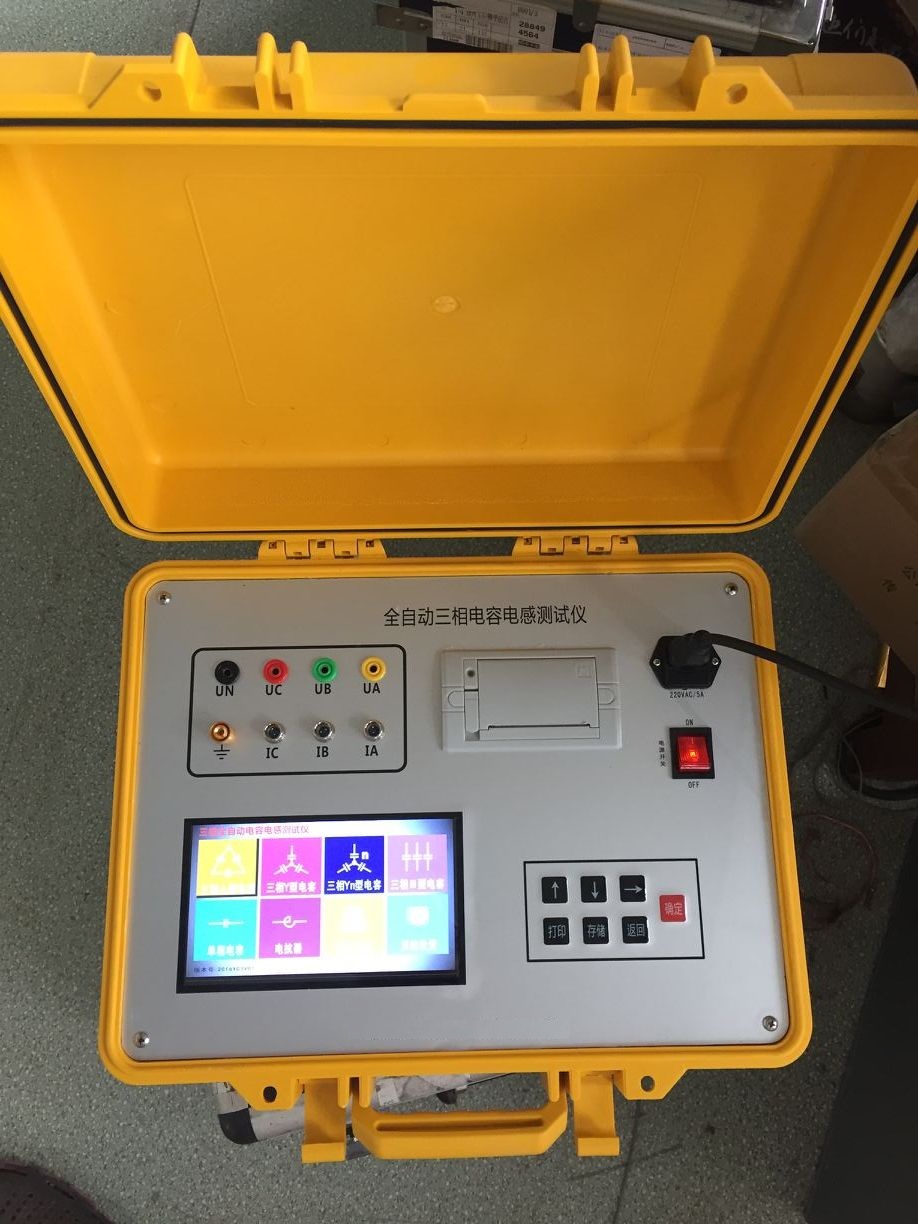

變壓器驗變壓器／電感測試儀參數全自動電容電橋／電感測試儀參數
產品應用:
是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題:
(1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器;
(2) 電容表輸出電壓低而導致故障檢出率低。
(3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等
此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
技術參數：
1、電容量量程:0.2μF~2,000μF;
容量范圍:5~20,000 kvar;
測量精度:±1.5%×讀數±2個字;
分 辨 率:±1.0%rdg;
2、電感量程:1mH~9.99H;測量精度:±1.5%±2個字
3、輸出測量電壓:AC 26V/500VA;50Hz;
4、顯示方式:大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機
5、外形重量:370×370×220 mm/ 8 kg
6、工作條件:
環境溫度:0℃ ~+40℃，相對濕度:≤90%
電 源:AC 220V±10%;50Hz;
測量范圍、分辨率及誤差值
|
電容測量檔位: |
誤差值: |
|
0.020μF ~ 0.200μF |
±0.5% |
|
0.200μF ~ 2.000μF |
±0.5% |
|
2.000μF ~ 20.00μF |
±0.5% |
|
20.00μF ~ 200.0μF |
±0.5% |
|
200.0μF ~ 2000.μF |
±0.5% |
|
電容器無功功率 |
0 ~ 20.00Mvar |
誤差值 |
±1% |
|
電容器有功功率 |
0 ~ 20.00kW |
誤差值 |
±1% |
|
電容器損耗因數 |
0 ~ 20.00% |
誤差值 |
±1% |
|
電容器電阻分量 |
0 ~ 10.00MΩ |
誤差值 |
±1% |
|
電感測檔位 |
誤差值 |
|
0.10mH ~ 0.200H |
±0.5% |
|
2.000H ~ 20.00H |
±0.5% |
|
20.00H ~ 200.0H |
±0.5% |
|
200.0H ~ 2000.H |
±0.5% |
|
電感器無功功率 |
0 ~ 20.00Mvar |
誤差值 |
±1% |
|
電感器有功功率 |
0 ~ 20.00kW |
誤差值 |
±1% |
|
電感器損耗因數 |
0 ~ 20.00% |
誤差值 |
±1% |
|
電感器電阻分量 |
0 ~ 10.00MΩ |
誤差值 |
±1% |
鉗形傳感器測量范圍及誤差(部件)
|
電流測量檔位(AC) |
誤差值 |
|
0.000mA ~ 50.00A |
±0.2%
|
產品特性：
(1)量程自動轉換;
(2)儲存2000個測試數據;
(3)大屏幕液晶(320×240 LCD)顯示, 漢字菜單操作提示;
(4)實現波形和測量處理數據同屏顯示，使測試過程更直觀;
(5)具有設置、校正和調試功能。
具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高;還能測量電抗器的電感，放電電阻測量功能，帶電測量耦合電容器的電流及電容量，計算被測電容量的容量;同步顯示電壓及電流波形和相位;量程自動轉換，存儲數據;大屏幕液晶顯示，中文輸出，并帶打印。
工作原理：
由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響;加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點
