電纜故障測試儀

	ST-3000智能型電纜故障測試儀-揚州達瑞購買價格：0.00 點擊次數：311 發布時間：2024-07-01 12:29:38 我要訂購

描述

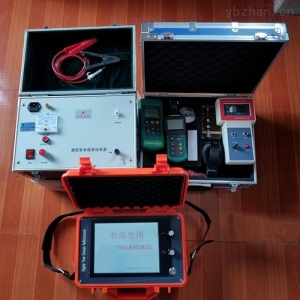

ST-3000智能型電纜故障測試儀

達瑞電氣為您推薦：
ST-3000型智能電纜故障測試儀操作菜單介紹
開機，上電復位后顯示*畫面為版權標志，如圖（6）
開機狀態示意圖。

當依次鍵入年月日自動進入第二畫面，或者按“復位”直接進入工作選擇菜單。
“工作選擇”菜單
“脈沖”方式菜單，由主菜單選1則進入脈沖菜單。
根據實際測試需要原則按鍵選擇。
三、測試顯示主界面介紹
主界面分三個區，上方為計算參數與結果區，如圖（7）所示。
中間為波形顯示（采樣前為接線圖）區，根據需要可顯示一條或兩條波形。同時顯示豎線光標和時間刻度。
下方為狀態和日期顯示區，狀態顯示分別為脈沖直閃、沖1、沖2，在脈沖測全長和測故障時則提示要選擇速度，測速度則提示鍵入全長值。閃測狀態只提出速度選擇。

第三節 電纜故障測試步驟及測試方式選擇
在測定電纜故障之間，測試人員除掌握本機性能與操作方法之外，必須首先確定電纜故障的性質，以便采用適當?shù)墓ぷ鞣椒ㄅc測試方法。
首先用兆歐或萬用表在電纜一端測量各相對地及相之間的絕緣電阻，根據阻值高低確定是低阻短路或斷線開路，或者是高阻閃絡性故障。
當阻值低于200～300歐姆為低阻故障，0～幾十歐為短路故障，阻值極高到無限大為開路或斷線故障。是否斷線，還可以將電纜終端相連*用表在始端測量被短路接兩相的阻值加以確認。此類故障可用低脈沖法直接測定。
當阻值很高（數百兆和千兆）且在作高壓實驗時有瞬間放電現象，此類故障一般稱為閃絡性故障，可采用直流高壓閃測法確定。
高阻故障：阻值高于低阻故障，且在作高壓試驗時直流高壓閃測法確定。
按一定方式粗略測試之后再進行確定點，必要時需找電纜路徑，丈量電纜長度或距離。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
